烧结砖：所有用于建筑承重墙和非承重墙的砖均由粘土、页岩、煤矸石或粉煤灰通过成型和高温焙烧统称为烧结砖，焙烧是制砖过程之中的关键环节，焙烧温度通常控制在900～1100℃间，使砖部分熔融烧结，焙烧温度过低或焙烧时间过短，　如果焙烧温度过高或时间过长，则易产生过火砖，过火砖的特点为色深、敲击声脆、变形大等，如果焙烧温度过低或时间不足，则易产生欠火砖，欠烧砖的特点是颜色浅、敲击声哑、强度低、吸水率大、耐久性差等。

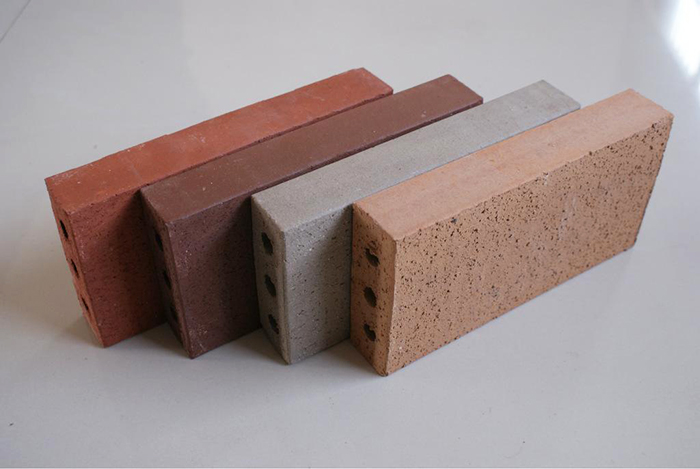

      在砖窑之中焙烧时，是一种氧化气氛，由于氧化铁三氧化二铁（Fe2O3）的形成，砖呈红色，称为红砖，如果在氧化气氛中烧成后，再在还原气氛中闷窑，红色Fe2O3还原成青灰色氧化亚铁（FeO），称为青砖，青砖通常比红砖密度小、耐碱、轻巧，但由于价格高，生产应用较少，此外，低含碳量的工业废料，如煤渣和粉煤灰，可以混合到土坯土之中制成内燃砖，当砖烘烤到一定温度时，废渣之中的碳也在干燥体之中燃烧，可以节省大量燃料和5%～10%的粘土原料，内燃砖燃烧均匀，表观密度小，导热系数低，强度可提高约20%。
